Product Details
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: PILEDS
সাক্ষ্যদান: CE ROSH BIS
মডেল নম্বার: H802RA
Payment & Shipping Terms
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: USD100
প্যাকেজিং বিবরণ: কার্টুন
ডেলিভারি সময়: 5
পরিশোধের শর্ত: টি/টি, এল/সি
যোগানের ক্ষমতা: 300+PCS+DAY
পণ্যের নাম: |
DMX LED কন্ট্রোলার |
আউটপুট বর্তমান: |
4 পোর্ট |
কন্ট্রোল মোড: |
DMX512 |
ডিএমএক্স চ্যানেল: |
3CH |
DMX সংযোগকারী: |
5 পিন |
মাত্রা: |
L215*W50*H33mm |
ইনপুট ভোল্টেজ: |
AC85-265V |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
নাম: |
DMX LED কন্ট্রোলার |
আউটপুট পাওয়ার: |
144w |
প্যাকেজ: |
শক্ত কাগজ বাক্স |
সুরক্ষা স্তর: |
IP20 |
গ্যারান্টি: |
২ বছর |
ওজন: |
0.3 কেজি |
কাজের তাপমাত্রা: |
-20~60℃ |
পণ্যের নাম: |
DMX LED কন্ট্রোলার |
আউটপুট বর্তমান: |
4 পোর্ট |
কন্ট্রোল মোড: |
DMX512 |
ডিএমএক্স চ্যানেল: |
3CH |
DMX সংযোগকারী: |
5 পিন |
মাত্রা: |
L215*W50*H33mm |
ইনপুট ভোল্টেজ: |
AC85-265V |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
নাম: |
DMX LED কন্ট্রোলার |
আউটপুট পাওয়ার: |
144w |
প্যাকেজ: |
শক্ত কাগজ বাক্স |
সুরক্ষা স্তর: |
IP20 |
গ্যারান্টি: |
২ বছর |
ওজন: |
0.3 কেজি |
কাজের তাপমাত্রা: |
-20~60℃ |
H802RA 4 পোর্ট ((4096 পিক্সেল) সংরক্ষণ করুন LED পিক্সেল কন্ট্রোলার;সমর্থন আর্ট-নেট প্রোটোকল ফর ম্যাড্রিক্স,বা মার্স্টার কন্ট্রোলার ((H803TV/
H802RA;4 পোর্ট ((4096 পিক্সেল) salve LED পিক্সেল নিয়ামক;সমর্থন আর্ট-নেট প্রোটোকল MADRIX জন্য,কম্পিউটার নেটওয়ার্ক বা marster নিয়ামক ((H803TV/ H803TC সঙ্গে কাজ করতে হবে)
1. পরিচিতি
H802RA হল একটি চারটি পোর্ট আউটপুট কন্ট্রোলার যা ইথারনেট প্রোটোকল ব্যবহার করে এবং আর্ট-নেট প্রোটোকল সমর্থন করে। এটি একাধিক ধরণের LED ড্রাইভার চিপ সমর্থন করে এবং DMX512 ড্রাইভার চিপগুলির জন্য ঠিকানা দিতে পারে।ইনপুট নেটওয়ার্ক ইন্টারফেস মাস্টার নিয়ামক বা কম্পিউটারে সংযুক্ত করা যেতে পারে.
অনলাইন সফটওয়্যার হল LED Studio এবং Madrix, অফলাইন সফটওয়্যার হল LED Build।
2. ড্রাইভার চিপ সমর্থন
DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, ইত্যাদি।
ইউসিএস ৮৯০৪ এর জন্য, H802RA সর্বোচ্চ ৩২০০ পিক্সেল নিয়ন্ত্রণ করে।
অন্যান্য চিপের জন্য, H802RA সর্বোচ্চ 4096 পিক্সেল নিয়ন্ত্রণ করে।
3. পারফরম্যান্স
(১) চারটি পোর্ট, সর্বোচ্চ ৪০৯৬ পিক্সেল নিয়ন্ত্রণ করে।
(২) আর্ট-নেট প্রোটোকল সমর্থন করুন, যাতে H802RA MADRIX এর সাথে কাজ করতে পারে।
(৩) TM এবং UCS DMX512 ড্রাইভার চিপের ঠিকানা, যেমন TM512, UCS512
(4) LED স্টুডিও দ্বারা রিপিটার বা এম্প্লিফায়ার হিসাবে কনফিগার করা।
(৫) মাস্টার কন্ট্রোলার বা কম্পিউটারের সাথে কাজ করুন।
(৬) দুইটি কন্ট্রোলারের মধ্যে দূরত্ব ১০০ মিটার পর্যন্ত।

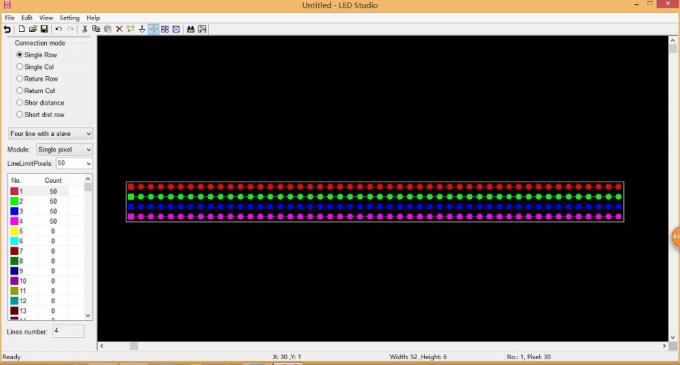

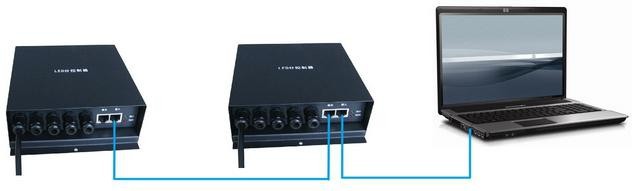

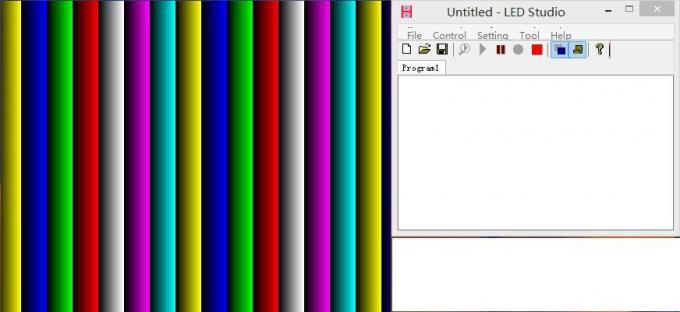

কম্পিউটারের সাথে সংযোগ করুন, সফটওয়্যার হল LED স্টুডিও বা Madrix।

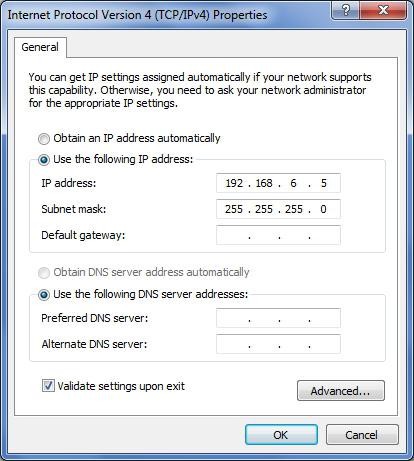

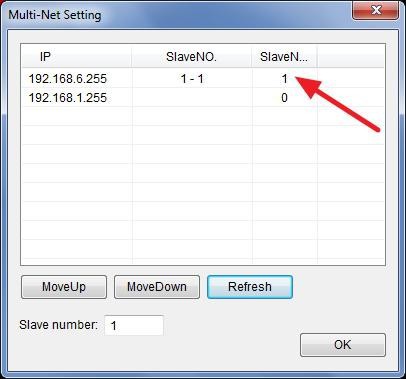

H802RA এর জন্য একটি IP ঠিকানা বরাদ্দ করুন
সাধারণত, আপনাকে MAC এবং IP সেট করতে হবে না, যখন আপনি কম্পিউটারে H802RA সংযুক্ত করবেন তখন তাদের নির্দিষ্ট নম্বর থাকবে।
ঘড়ির 250K, 500K, 750K তিনটি অপশন আছে, এটি শুধুমাত্র তখনই কাজ করে যখন আপনি ম্যাড্রিক্স ব্যবহার করছেন।
মাড্রিক্স ব্যবহার করার সময় কতগুলি কন্ট্রোলার সম্পূর্ণরূপে সংযুক্ত রয়েছে তা সেট করতে Art-Net Number of controllers ব্যবহার করা হয়।

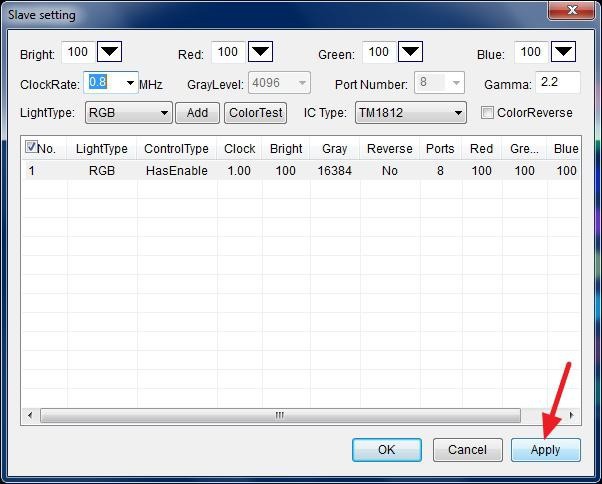

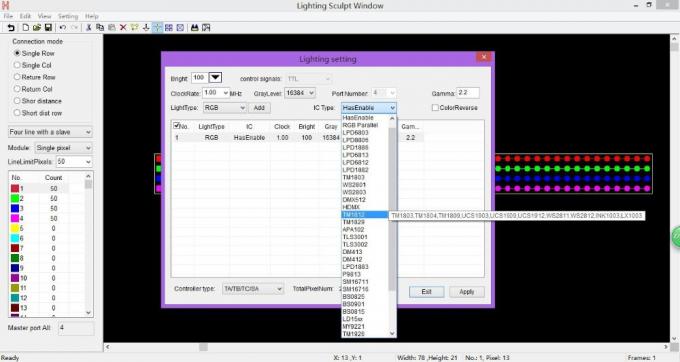

TM বা UCS DMX512 ড্রাইভার চিপগুলির জন্য ঠিকানার জন্য ব্যবহৃত হয়। প্রতিটি চিপের চ্যানেল নম্বর চয়ন করুন এবং তারপরে ক্লিক করুনআপনি সর্বোচ্চ 1024 পিক্সেল ঠিকানা করতে পারেন ((1 পিক্সেল 3 বা 4 চ্যানেল অন্তর্ভুক্ত) একবার. সংযোগ পদ্ধতিঃ GND, D-, D+, PI ((অ্যাড্রেসিং লাইন) সংযোগ করুন GND, D-, D+, কন্ট্রোলারে ক্লিক করুন, তারপরে ক্লিক করুন, কয়েক সেকেন্ড পরে, লাইট সাদা থেকে সবুজ হয়ে যাবে। লাইটগুলি পুনরায় চালু করুন,ঠিকানা আপডেট করা হবে.
"এম্প্লিফায়ার/রিপিটার" নির্বাচন করুন এবং "ওকে" ক্লিক করুন, H802RA একটি এম্প্লিফায়ার বা রিপিটার হিসাবে কনফিগার করা হবে।
7. ম্যাড্রিক্স সেটআপ

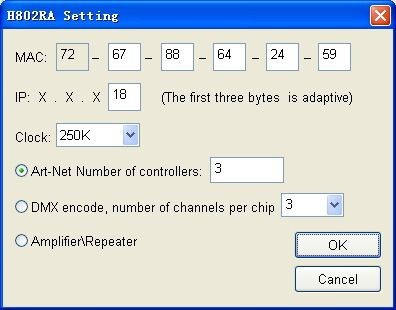

H802RA কে কম্পিউটারে সংযুক্ত করুন, LED Studio খুলুন। ক্লিক করুন "Setting" -- "H802RA setting", নির্বাচন করুন "Art-Net Number of controllers" এবং একটি সংখ্যা লিখুন, উদাহরণস্বরূপ 3, তারপরে ক্লিক করুন "OK" ।

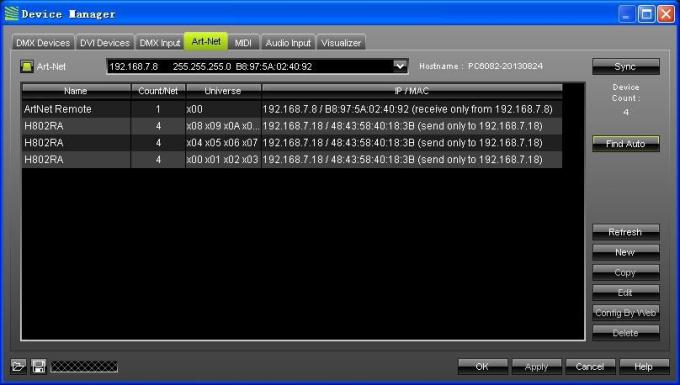

ম্যাড্রিক্স খুলুন, ₹F4 চাপুন, ₹ ডিভাইস ম্যানেজার ₹ উইন্ডো পপ আপ, ₹ আর্ট-নেট ₹ লেবেল নির্বাচন করুন এবং ₹ আর্ট-নেট ₹ বিকল্পটি চেক করুন। আপনি H802RA এর জন্য বিতরণ করেছেন এমন আইপি ঠিকানা নির্বাচন করুন,তারপরে অটো খুঁজুন ক্লিক করুন আর্ট-নেট ডিভাইস খুঁজতে.

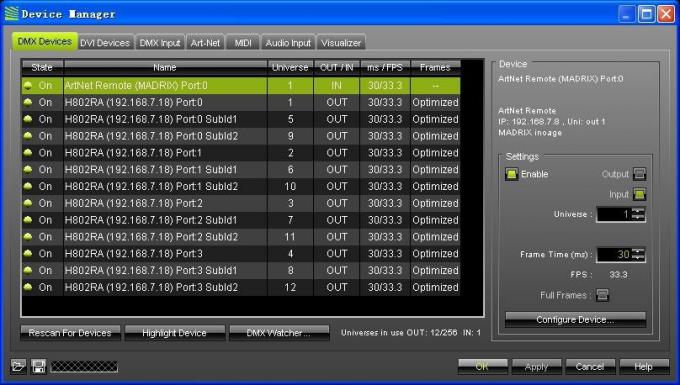

¢DMX ডিভাইস¢ লেবেল ক্লিক করুন, H802RA এর সমস্ত মহাবিশ্ব নির্বাচন করুন, ডানদিকে ¢Enable¢ বিকল্পটি চেক করুন এবং DMX আউটপুট সক্ষম করতে ¢Apply¢ ক্লিক করুন।
8বন্দর সংজ্ঞা
GND CLK DAT D- D+
ডাবল-লাইন চিপগুলির জন্য, GND, CLK, DAT সংযুক্ত করুন
এক-লাইন চিপগুলির জন্য, GND, DAT সংযুক্ত করুন
DMX512 এর জন্য, GND, D-, D+, অ্যাড্রেসিং লাইনটি CLK এ সংযুক্ত করুন
TM1926, TM1913, TM1914, TM1814 এর জন্য, GND, D+ সংযুক্ত করুন
9. স্পেসিফিকেশন
